“一种水稻秸秆还田用施肥设备”
成果研发背景及特征简介
一、研发背景
秸秆是成熟农作物茎叶（穗）部分的总称。通常指小麦、水稻、玉米、薯类、油菜、棉花、甘蔗和其它农作物（通常为粗粮）在收获籽实后的剩余部分。农作物光合作用的产物有一半以上存在于秸秆中，秸秆富含氮、磷、钾、钙、镁和有机质等，是一种具有多用途的可再生的生物资源，秸秆也是一种粗饲料，在对秸秆进行处理时，通常会进行秸秆还田操作。
秸秆还田，是利用秸秆而进行还田的措施，为世界上普遍重视的一项培肥地力的增产措施，在杜绝了秸秆焚烧所造成的大气污染的同时还有增肥增产作用。秸秆还田能增加土壤有机质，改良土壤结构，使土壤疏松，孔隙度增加，容量减轻，促进微生物活力和作物根系的发育，此时通常会使用专用的秸秆还田施肥设备。而现有的秸秆还田施肥设备在使用时，常会难以对秸秆的粉碎和还田同时进行，且秸秆堆积在地面上难以分解，且秸秆还田后田地通常会由于秸秆和土的混合而不平整；因此，不满足现有的需求，对此我们提出了一种水稻秸秆还田用施肥设备。。
二、特征简介

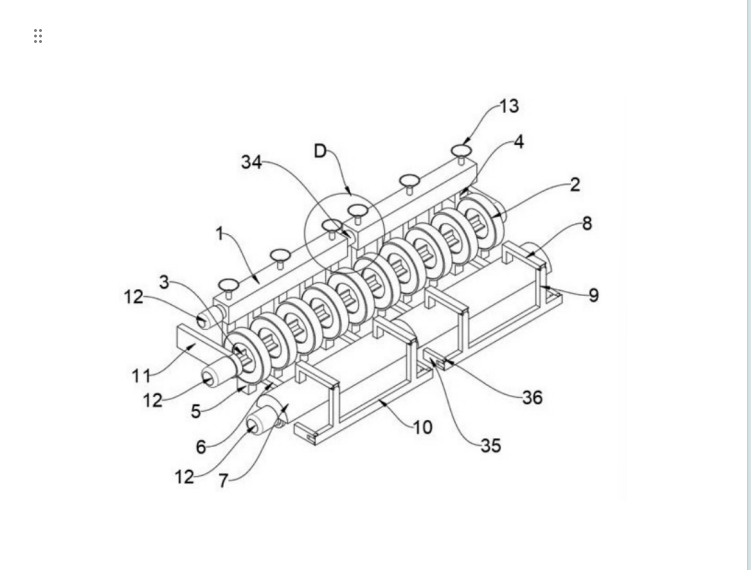

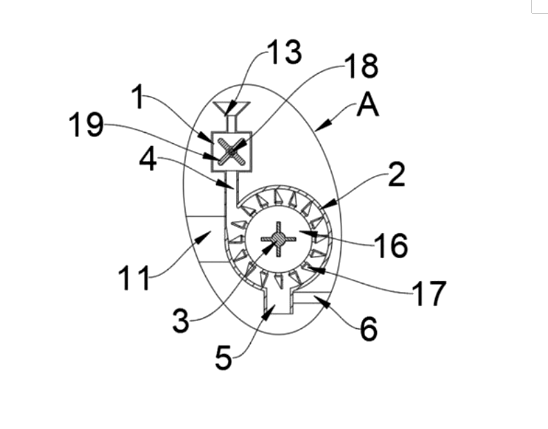

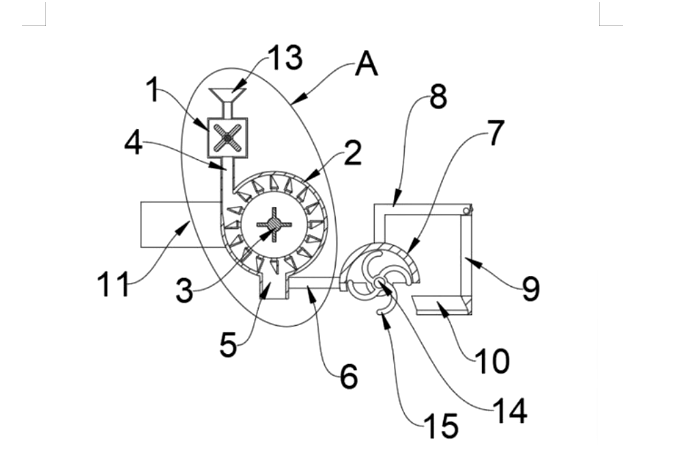

1、独特的秸秆粉碎与运输结构：设备设有秸秆粉碎箱，其内部安装有粉碎转轴及多个秸秆粉碎杆 。工作时，秸秆从顶端的秸秆进料漏斗倒入，粉碎转轴带动秸秆粉碎杆转动，将秸秆粉碎。秸秆粉碎箱底端活动安装五个秸秆运输盘，运输盘顶端有进料管与粉碎箱贯通，底端有出料管。运输盘内部中心位置安装运输盘转轴，活动盘通过运输盘转轴活动安装在其中，活动盘外表面的多个装料斗车可在运输盘内活动。被粉碎的秸秆通过进料管进入运输盘，经装料斗车运输至出料管，倒在泥土上，实现边粉碎边还田施肥。

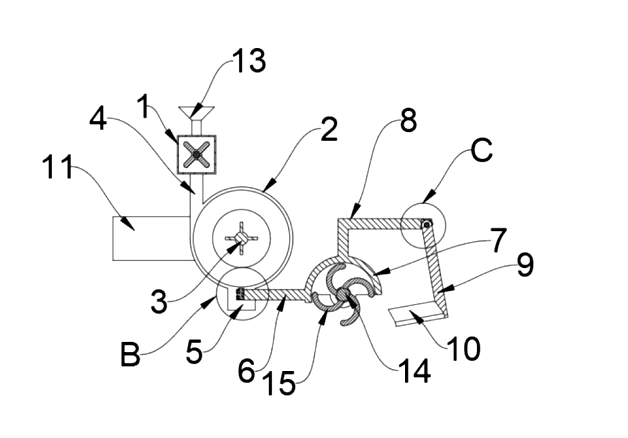

2、高效的翻土与加速秸秆分解设计：在秸秆运输盘一侧安装泥土挡板，泥土挡板内部活动安装多个翻土弧杆，翻土弧杆与翻土转轴配合。设备运行时，翻土转轴带动翻土弧杆转动，对土地进行翻土。当前侧秸秆落在地面后，翻土弧杆立即翻土，使秸秆翻转至泥土内部，加快秸秆分解速率，避免秸秆堆积在地面难以分解。
3、确保土地平整的装置：泥土挡板顶端固定两个固定杆，固定杆底端活动安装摆动杆，摆动杆底端固定固定平地杆。设备作业时，固定平地杆对翻过土的地面进行推平操作，防止秸秆和土翻出导致地面不平影响后续播种。固定杆末端表面固定角度限制弧板，可限制摆动杆摆动幅度，使摆动杆和固定平地杆能在土地表面小幅度摆动推平地面，适应不同地形，且保证固定平地杆小角度倾斜推平，让土地更加平整。此外，当两个装置组合使用时，通过连接转轴转动活动平地杆，可调整其角度，防止活动平地杆相撞，同时对两个固定平地杆之间的位置进行平地 ，避免地面不均匀。
4、可拓展作业范围的连接方式：设备通过转轴连接扣和转轴连接槽的配合，能将一个装置的一侧卡装在另一个装置的另一侧，使两个装置组合使用，将转轴连接扣卡入转轴连接槽，增加秸秆还田施肥的作业范围，适配不同大小的田地。
综上所述，ZL202310194685.7一种水稻秸秆还田用施肥设备可边粉碎秸秆边还田，配翻土弧杆能翻土埋秸秆加速分解，另有固定平地杆推平土地，还可通过转轴连接扣组合设备扩大作业范围，适配不同田地，通过秸秆粉碎还田一体化作业提升效率。
